电动阀门执行器ML8824A1840

ML8824A1840电动阀门执行器可为阀门提供调节型控制并且输出0(2)-10VDC或0(4)-20mA的位置反馈信号,应用于空调系统.相比ML7420A8088-E、ML7421A1032-E、M7421B1023-E、ML7421B8012-E、ML7421A8035-E,ML7425A8018-E等执行器控制精度和灵敏度更高.

咨询热线:021-34170098

立即咨询

产品介绍

霍尼韦尔 ML8824A1840 电动阀门执行器


 产品概述
     ML8824A1840电动阀门执行器可为阀门提供调节型控制并且输出0(2)-10VDC或0(4)-20mA的位置反馈信号,应用于空调系统.ML8824A1840配合V5GV2W、V5011P、V5013P、V5211F、V5GV3W等系列阀门使用于各种水系统和蒸汽管路控制系统使用.相比ML7420A8088-E、ML7421A1032-E、M7421B1023-E、ML7421B8012-E、ML7421A8035-E,ML7425A8018-E等执行器控制精度和灵敏度更高.
 技术参数
温 度
工作环境温度:-10-55° C(5-95%RH)
贮存环境温度:-4065°C(5-95%RH)
工作介质温度高至:130°C
信 号
输入信号:0-10VDC,2-10VDC,电压输入阻抗>100KΩ
                0-20mA,4-20mA,电流输入阻抗<0.125KΩ
反馈信号:0-10VDC ,2-10VDC ,0-20mA,4-20mA
安 全
认证:CE(EN60730)
电气保护等级:III (EN60730-1)
防护等级:IP54(EN60730)
材 料
上盖:PC塑料
壳体600N:塑料
1800N:铸铝
支架铸铝
接 线
接线端子:1.5mm2
电缆接口:PG13.5
预留:PG13.5 及PG9 接口
 产品特点
1. 安装简单快捷
2. 低能耗,免维护
3. 行程自适应模式
4. 运行时间可调
手动开关, 具有手动优先功能,0(2)-10VDC,0(4)-20mA输入信号,0(2)-10VDC,0(4)-20mA位置反馈信号,动作方向可选.
 产品型号
ML8824A0620行程20mm
ML8824A1820行程20mm
ML8824A1840行程20mm
ML7420A8088-E行程20mm
ML7421A8035-E行程20mm
ML7421B8012-E行程40mm
ML6420A3007-E行程20mm
霍尼韦尔执行器/honeywell ML8824A系列产品使用测试调试相关资料说明如下:
上龟自适应:
执行器供电后直接进入自适应模式,此时执行器PCB中指示灯黄灯闪烁(1Hz),执行器将自动全关(运行到底部)然后全开(运行 到顶部).指示灯不再闪烁表示过程完成o此过程完成后,执行器运行到指定控制信号位置.
手动自适应:
按住电路板上的按钮S1约5秒以上(见图1),直到指示灯开始闪烁(1Hz),此时进入自适应模式执行器将自动全关(运行到底部) 然后全开(运行到顶部)。指示灯不再闪烁表示过程完成.此过程完成后,执行器运行到指定控制信号位置.
注意:行程校准所需时间600N约3 分钟,1800N约4分钟.(出厂默认设置)
ML8824A 系列线性电动阀门执行器输入/反馈信号

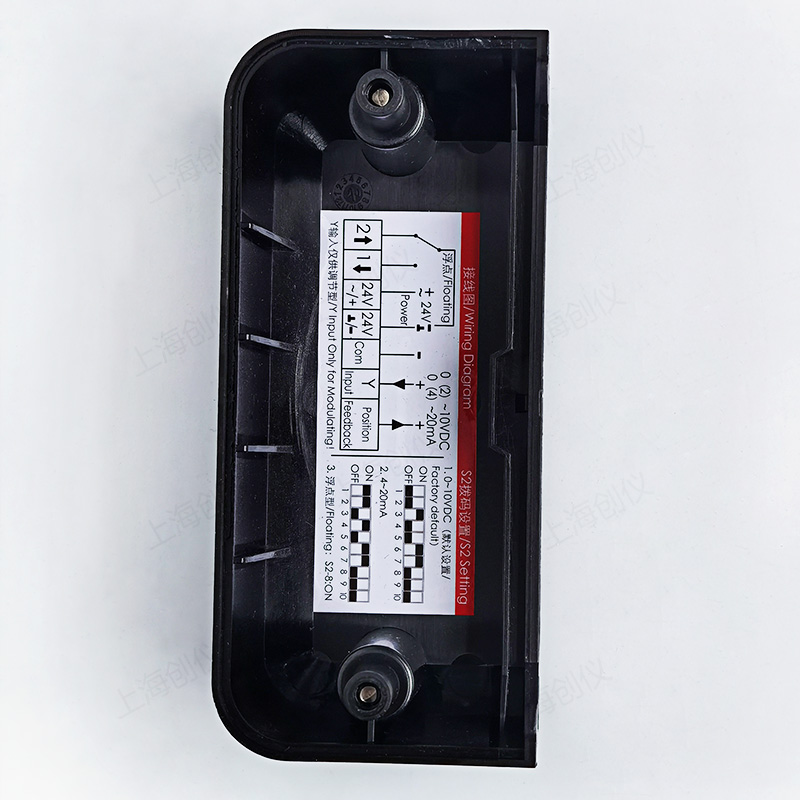

模拟输入/反馈信号可通过拨码开关进行选择(见表2).出厂默认输入 /反馈信号为0...10VDC.
执行器也可输入/输出2-10VDC, 0~20mA, 4~20mA信号,此时需改变PCB上的拨码开关(见表2).
断信号模式说明
可通过第S2-6位拨码开关(见表2) 进行断信号模式设定.
当拨码开关位于ON时,控制信号为电压型或电流型时,如果信号线被切断,执行器会自动提供一个。(2) VDC或0⑷ mA信号(出厂设置). 当拨码开关位于OFF时,控制信号为电压型时,如果信号线被切断,执行器会自动提供一个10VDC信号;控制信号为电流型时,执行器会自动提供一个0(4)mA信号.
运动方向的设定
执行器可通过第S2-5位拨码开关(见 表2)进行选择。
当拨码开关位于ON时,输入信号0 (2)VDC或0(4)mA对于执行器顶端(出厂设置)。
当拨码开关位于OFF时,输入信号0(2) VDC或0 (4) mA对于执行器底端位置。
拨码 功能 设定值功能描述

S2-1 控制/反馈信号设定 ON 20%:控制/反馈信号为4~20mA或2~10VDC    OFF 0:控制/反馈信号为0~20mA或0-10VDC (默认设置)

S2-2 控制信号类型设定 ON OFF II:电流控制   Ul:电压控制(默认设置)

S2-3 控制信号输入阻抗匹配设定 ON UI:控制信号为电压(默认设置) OFF II:控制信号为电流

S2-4 阀位反馈信号类 ON 10:反馈电流信号型设定       OFF U0:反馈电压信号(默认设置)

ON DA:控制信号增大时执行器向下运动,控制信号减小时执行器向上运动

S2-5  工作模式设定 OFF RA:控制信号増大时执行器向上运动,控制信号减小时执行器向下运 动(默认设置)

ON DW:控制信号为电压或电流时,如信号线被切断,执行器内部会自动 提供一个最小控制信号(默认设置)

S2-6 断信号模式设定 OFF UP:

1)控制信号设定为电压时,如信号线被切断,执行器内部会自动 提供一个大控制信号

2)控制信号设定为电流时,如信号线被切断,执行器内部会自动提供一个最小控制信号

S2-7 自适应模式设定 0N DF:上电自适应模式(默认设置) OFF RF:手动自适应模式

S2-8 控制模式设定 ON 浮点型控制  OFF   比例调节型控制(默认设置)

S2-9 保留

S2-10 速度设定:

ON 600N 高速:3s/mm; 1800N 高速:2s/mm

OFF 600N 低速:4s/mm; 1800N 低速:3s/mm (默认设置)

 产品展示

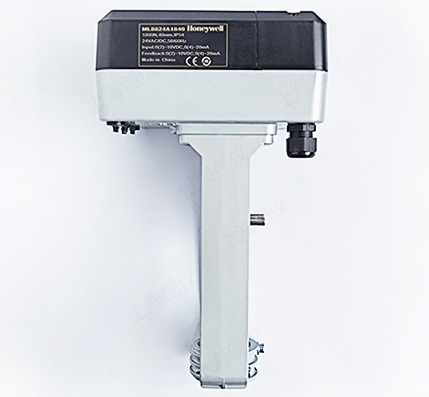

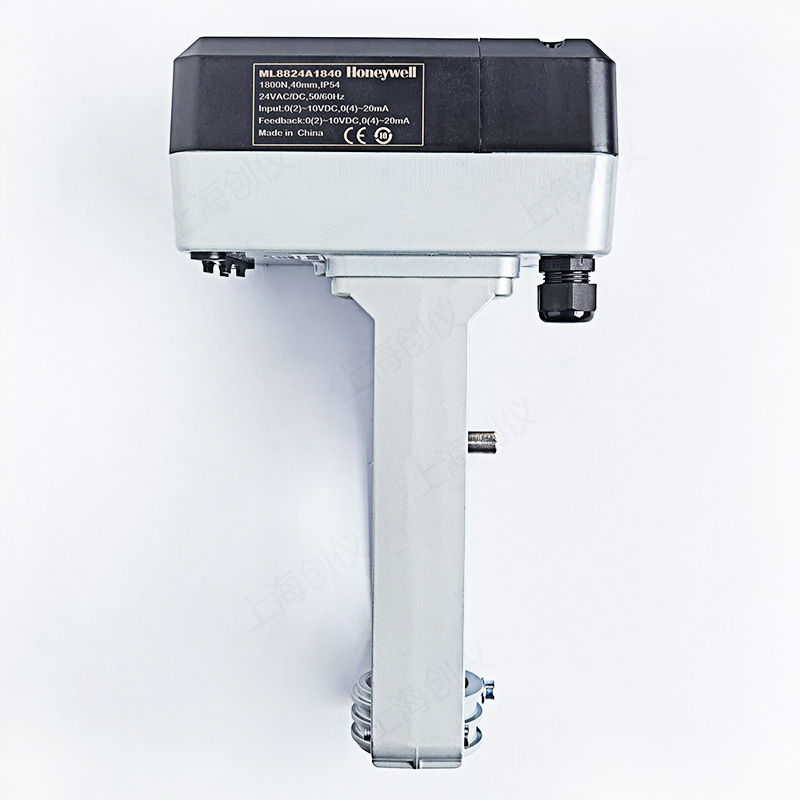

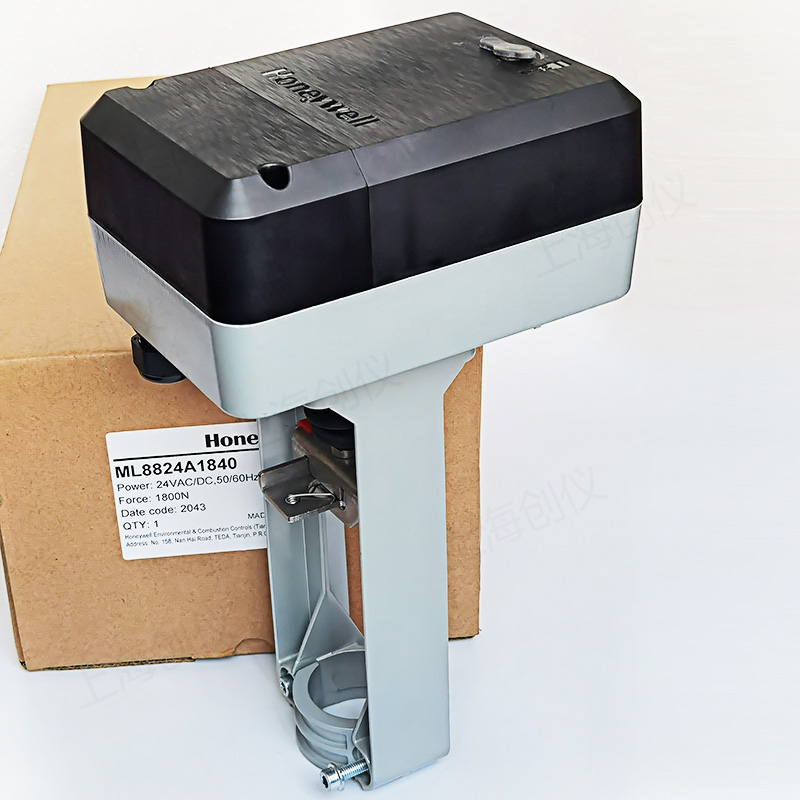

图为霍尼韦尔ML8824A1840电动阀门执行器

控制精度和灵敏度更高.
