产品介绍
mac-3液位开关
简 介
— 液位开关符合CEI EN 60730标准,满足93/68/EEC指针的基本要求.
— 液位开关通过软电缆与水泵连接控制液位.
— 开关部分为完全密封的漂浮体,内部微动开关与电缆连接.
— 漂浮位置由液面决定,微动开关控制水泵工作.
产 品 展 示

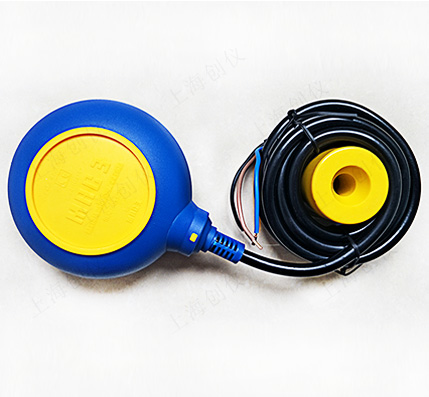

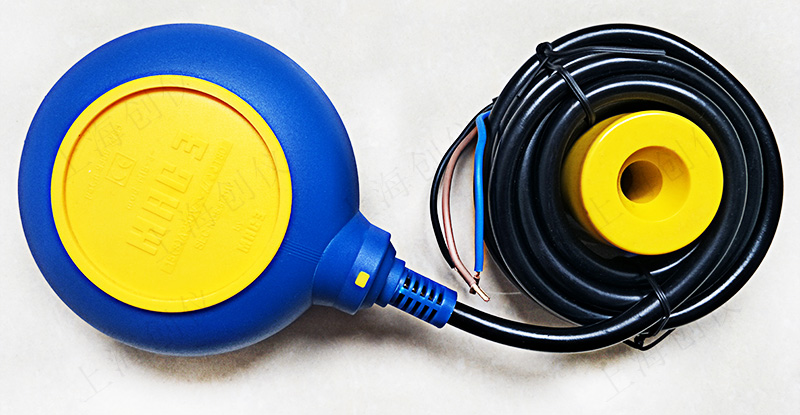

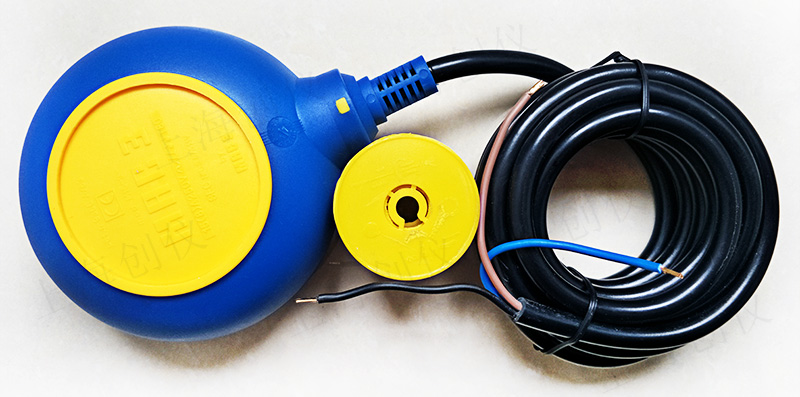

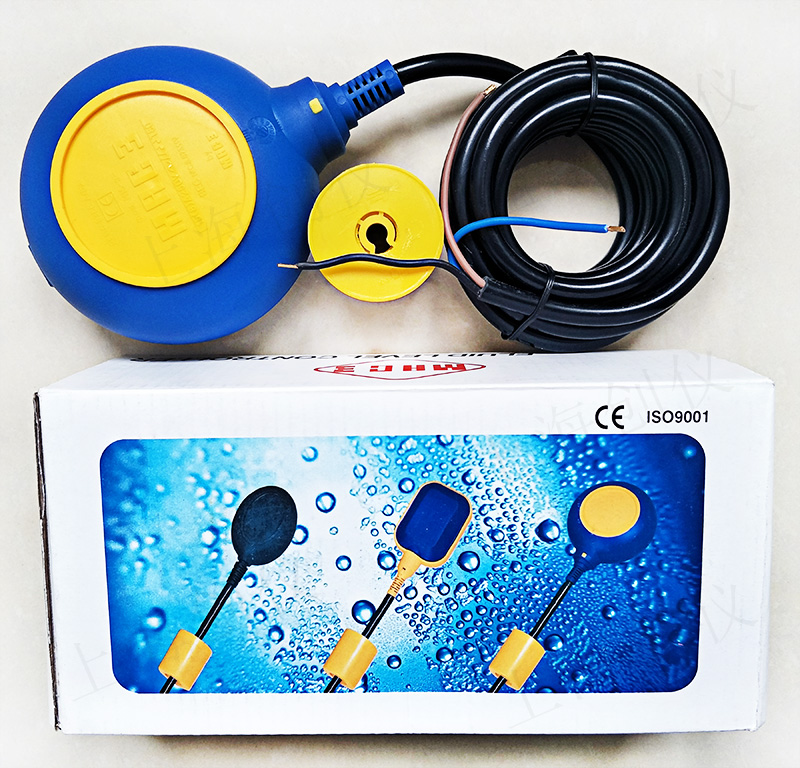

图为mac-3液位开关
液位开关是通过软电缆与水泵连接控制液位.
开关部分为完全密封的漂浮体,内部微动开关与电缆连接.
安 装
1. 为保证液位开关有效工作,应按图5和图6所示将电缆固定在水箱或水池的某个位置.
2. 固定位置距开关体的电缆长度确定了水泵开启和停止的位置.
3. 应确定开关能够自由漂浮,不受其它设施影响.
4. 安装过程中,电缆接头不能祼露,更不能浸入水中.
配 重 安 装 （ 配重正确安装方式见图7 ）
1. 将电缆从开口方向转动插入,同时塑料环形卡环会脱落(如需要,可用螺丝起子撬下).
2. 将卡环卡在配重在电缆上的固定位置.
3. 将配重轻轻转动套压在卡环上.配重需要额外订购.
电 气 连 接

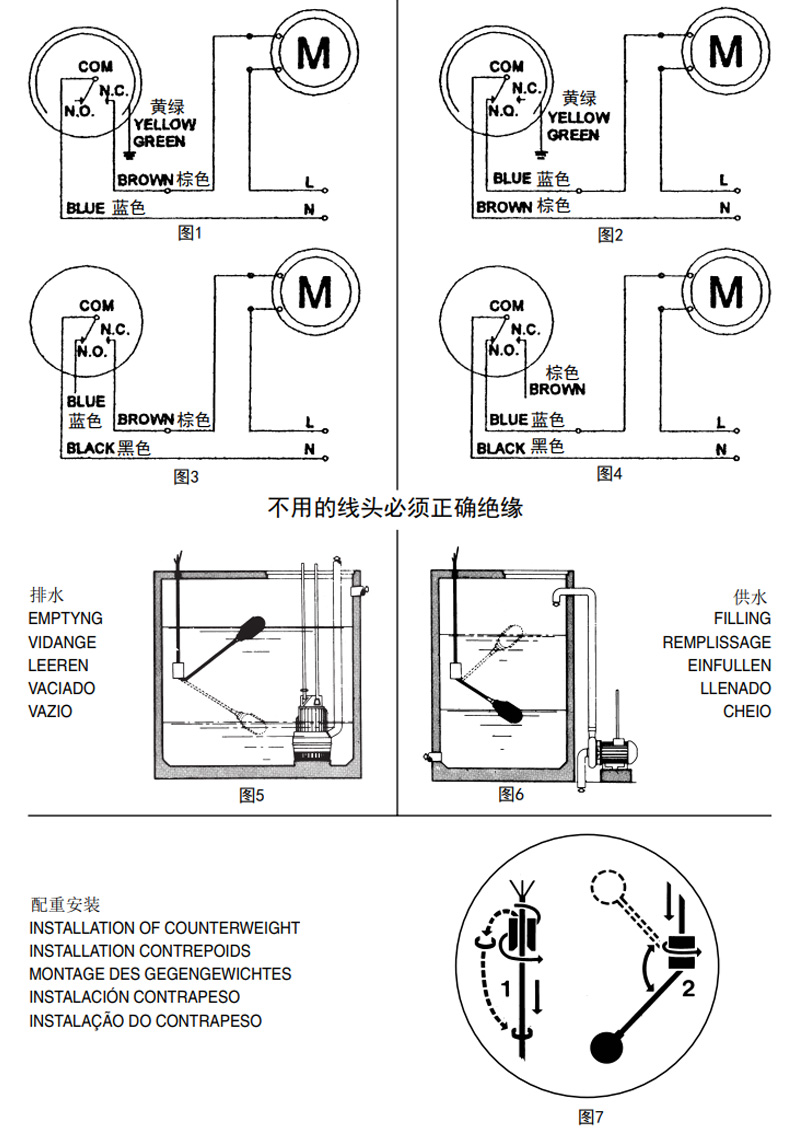

1. 根据接线,液位开关可以用于供水或排水.见图1-2-3-4.
（注：接线时,务必确定水泵最大功率不超过开关标定值.）
2. 电缆线是开关的一部分,如果发现损坏,必须更换开关,不能只更换电缆.
3. 黄/绿色接地线必须与相关接地端子联接,截面积不小于1mm2接地装置必须可靠,有效.
（注：接线时,务必确定水泵最大功率不超过开关标定值.）
2. 电缆线是开关的一部分,如果发现损坏,必须更换开关,不能只更换电缆.
3. 黄/绿色接地线必须与相关接地端子联接,截面积不小于1mm2接地装置必须可靠,有效.
电 气 特 性
|
工作温度
|
高至50°C
|
|
保护等级
|
(通过浸入1米深50°C水中,历时7天实验)
|
|
MAC3可靠性实验
|
浸入10米深50°C水中,历时7天实验
|
|
污染等级
|
正常
|
|
自动动作性
|
1B(微动断开操作)
|
安 装 示 意 图
